一、產品介紹

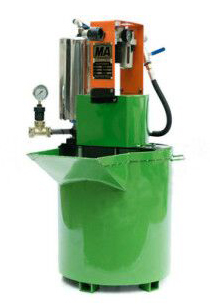

礦用注漿攪拌系統由便攜式氣動攪拌桶和礦用氣動注漿泵組成。便攜式氣動攪拌桶以壓縮空氣為動力，不產生火花，安全防爆。礦用氣動注漿泵使用壓縮空氣作動力，可以在大淋水、高瓦斯場合安全使用?？梢蚤L時間堵轉而無發熱問題，利用工作介質（漿液、氣體）傳遞壓力信號，組成閉環自動調控性能，結構簡單可靠，自動無極調控準確，無超壓問題。該泵換向機構具有氣壓自動定位性能，使用安全可靠，具有按照預定的注漿壓力自動調節排漿量的性能，可注單液漿、雙液漿以及化學漿，適用于井下潮濕等惡劣環境下工作。

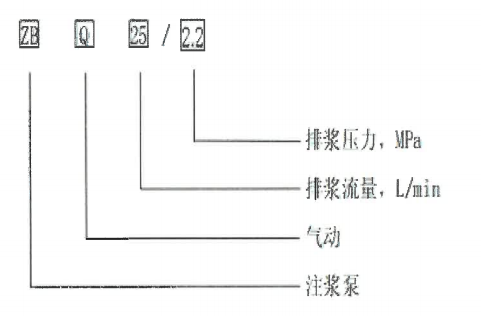

型號的組成意義
示例：ZBQ25/2.2表示排漿流量為25L/min、排漿壓力為2.2MPa的氣動注漿泵。
二、用途及特點

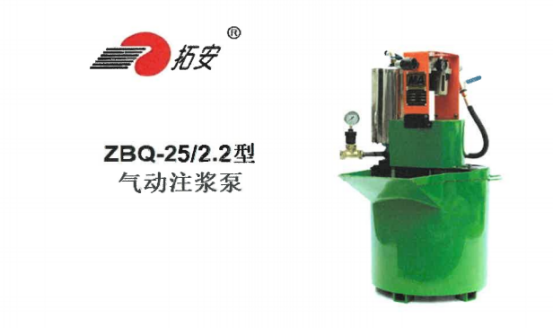

我公司特別研發的一種輕便型高性能專用于封孔漿的設備——ZBQ25/2.2型氣動注漿泵。它以壓縮空氣唯一動力源，核心的氣動泵采用先進的內置滑動自動換向設計，漿缸為獨特的內置差動雙作用活塞結構。使其成為一款多功能、性能質量比超強的氣動注漿泵。
ZBQ25/2.2型氣動注漿泵設計新穎獨特，外觀美觀，結構特別經湊，具有體積小、質量輕、使用簡單、攜帶方便、拆卸維修方便等特點，在易燃、易爆、強磁、輻射、多塵埃以及淋水的場所均可以安全使用。特別適合煤礦井下大范圍機動性高的封孔注漿。
長時間堵轉而無發熱問題，利用工作介質（漿液、氣壓）傳遞壓力信號，組成閉環自動調控性能，結構簡單可靠，自動無極調整準確，無超壓問題。
三、主要技術參數
項目 | 單位 | ZBQ25/2.2 | |
供氣壓力 | MPa | 0.55 | |
排漿壓力 | MPa | 2.2 | |
排漿流量 | L/min | 25 | |
漿缸直徑 | mm | 50 | |
活塞行程 | mm | 97 | |
耗氣量 | M3/min | ≤2 | |
噪聲 | 聲壓級 | dB(A） | ≤95 |
整機重量 | Kg | 19 | |
外形尺寸（長×寬×高） | mm | 285×200×1060 | |
