不銹鋼管道
一、產(chǎn)品介紹
高精度不銹鋼直縫電焊鋼管，采用新型不銹鋼卷板為原材料，通過專用設(shè)備，經(jīng)模具冷彎成型并焊接生產(chǎn)而成的新型管材。該管材主要應(yīng)用于托輥輥筒，相比傳統(tǒng)的碳鋼輥筒，高強(qiáng)度、耐腐蝕、摩擦阻力小，性能優(yōu)良，使用壽命長(zhǎng)，降低了皮帶機(jī)的運(yùn)行和維護(hù)成本。
直縫電焊鋼管 直縫電焊鋼管
二、產(chǎn)品主要技術(shù)參數(shù)
1.產(chǎn)品名稱：直縫電焊鋼管
2.產(chǎn)品執(zhí)行標(biāo)準(zhǔn)：GB/T13793 《直縫電焊鋼管》
3.產(chǎn)品材質(zhì)：T4003
4.產(chǎn)品規(guī)格：Φ89-Φ219mm
5.產(chǎn)品等級(jí)：高精度
6.產(chǎn)品用途：托輥筒體
三、產(chǎn)品主要優(yōu)勢(shì)性能
1.鋼管的韌性
根據(jù)GB/T 229-2007《金屬材料夏比擺錘沖擊試驗(yàn)方法》、GB/T2650-2008《金屬材料高溫拉伸試驗(yàn)方法》進(jìn)行拉伸試驗(yàn)，焊接接頭區(qū)域的室溫V型缺口沖擊韌性≥27J/cm2。
2.鋼管的塑性
按照GB/T2652-2008《焊縫及熔覆金屬拉伸試驗(yàn)方法》和GB/T4338-2006《金屬材料高溫拉伸試驗(yàn)方法》進(jìn)行拉伸試驗(yàn)，焊接接頭進(jìn)行拉伸試驗(yàn)，試樣的斷后伸長(zhǎng)率≥10%。
3. 鋼管耐磨性
將材料加工成試樣，進(jìn)行耐橡膠輪干磨試驗(yàn)，施加外載荷為70N，橡膠輪厚度12mm，經(jīng)10000轉(zhuǎn)后絕對(duì)失重量≦0.1g。
4. 鋼管的耐腐蝕性能
根據(jù)TB/T2375-93《周期浸潤腐蝕試驗(yàn)方法》72小時(shí)平均腐蝕速率≦0.18g.m2.h。
5.鋼管的焊接性能
釆用MIG（惰性氣體保護(hù)焊）或MAG（活性氣體保護(hù)焊）焊接方法與20#鋼、410S等材質(zhì)可焊接。
6.鋼管焊接強(qiáng)度≥400N/mm2，焊縫強(qiáng)度≥470N/mm2。
7.鋼管材質(zhì)化學(xué)成分
T4003不銹鋼的化學(xué)成分應(yīng)滿足以下標(biāo)準(zhǔn)：
表 T4003不銹鋼化學(xué)成分（wt %）
C | Si | Mn | P | S | Cr | Ni | N | |
≤0.030 | ≤1.00 | 1.00 ～2.50 | ≤0.040 | ≤0.015 | 11.00 ～13.00 | 0.50 ～1.00 | ≤0.025 |
注：為了改善鋼材性能，可以加入Nb、V等微量元素，但這些合金的加入量總合不應(yīng)超過0.15%。
8.力學(xué)性能
表 T4003不銹鋼力學(xué)性能
牌號(hào) | 屈服強(qiáng)度 | 抗拉強(qiáng)度 | 延伸率 | 冷彎180° D=2a | 硬度（HV) | 彎曲度 |
T4003 | ≥345MPa | ≥480MPa | ≥20% | 完全良好 | ≤250 | ≤ 0.5mm/m |

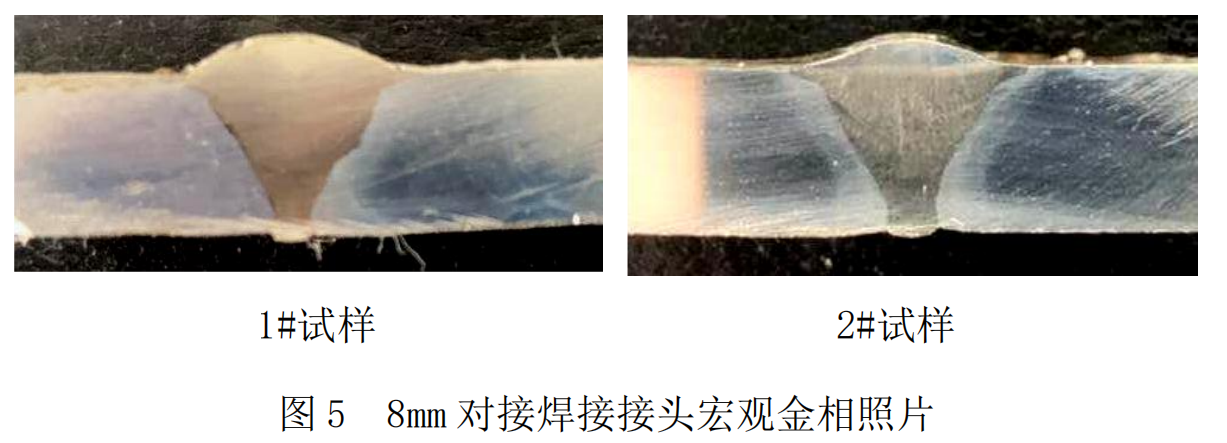

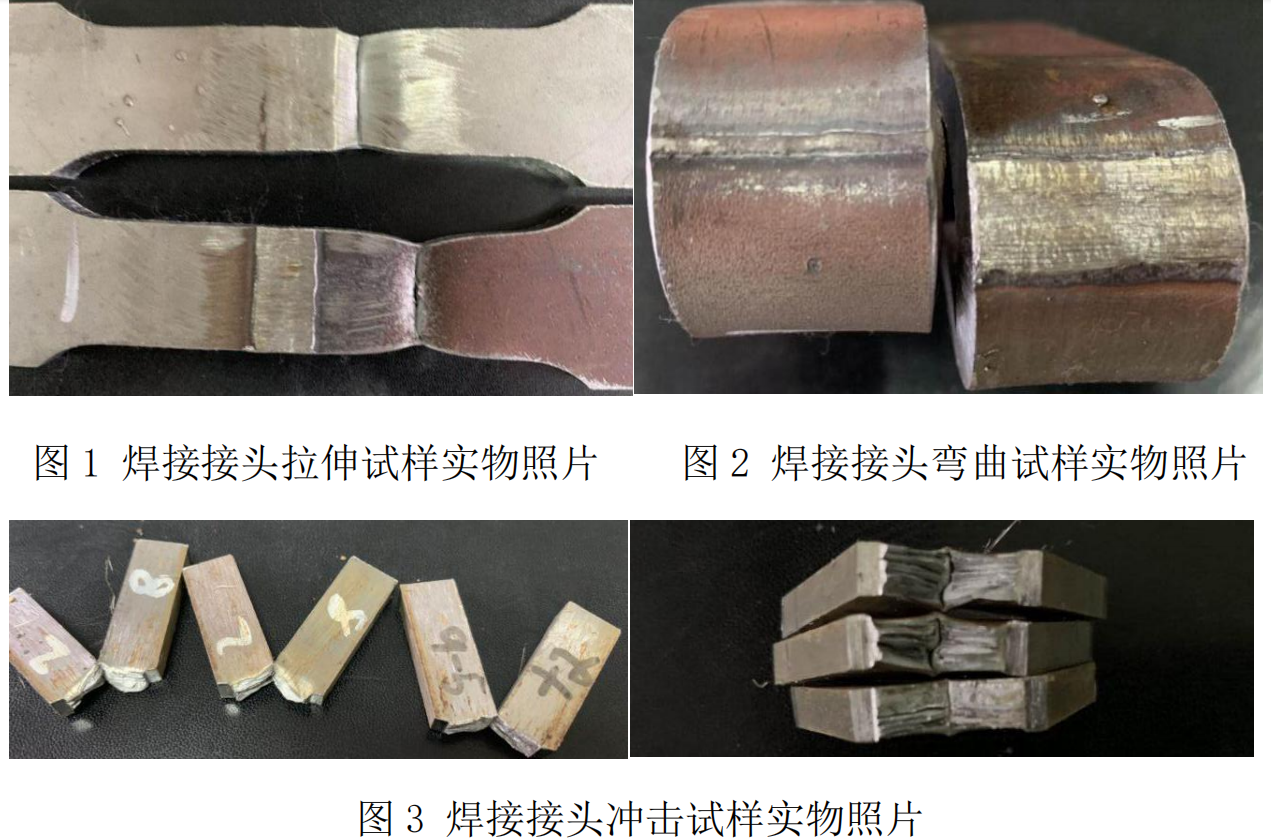

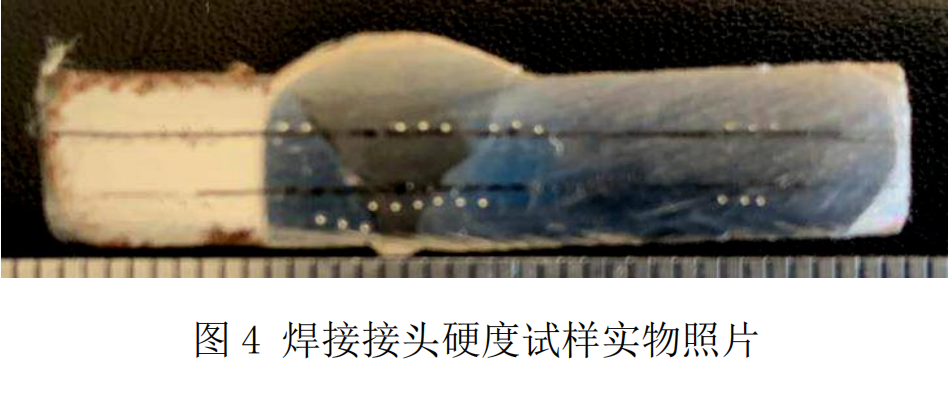

四、產(chǎn)品性能圖片
五、產(chǎn)品前景
不銹鋼直縫電焊鋼管產(chǎn)品在托輥筒體上的應(yīng)用，解決了碳鋼筒體的強(qiáng)度低、不耐腐蝕、使用壽命短等缺陷，在礦井下的使用對(duì)煤礦的成本、安全及人力方面具有深遠(yuǎn)的意義，使用成本僅僅比碳鋼要高30%，但使用壽命是碳鋼輥筒的三倍，而且在人力、運(yùn)行維修成本要低于碳鋼。因此不銹鋼直縫電焊鋼管在煤礦井下的應(yīng)用具有廣闊的前景。
