非金屬管道
一、產品簡介
“拓安牌”給水用聚乙烯管材是以專用聚乙烯為原材料經塑料擠出機一次擠出成型，應用于城鎮給水管網、灌溉飲水工程及農業噴灌工程，特別適用于耐酸堿、耐腐蝕環境的塑料管材，由于PE管道采用熱熔、電熱熔連接，實現了接口與管材的一體化，韌性高，連接可靠，施工方便，因而安全系數高，管網漏水率低，并可有效抵抗內壓力產生的環向應力及軸向的抗沖應力，而且在生產過程中不添加任何有毒助劑，不添加重金屬鹽穩定劑，材質無毒，不結垢、不滋生細菌，避免了飲水的二次污染，達到或超過《生活用水、輸配水設備及防護材料的安全性能評價》。
“拓安牌”給水用聚乙烯管材、管件管道內壁光滑，不結垢，不滋生細菌。生產、連接、施工技術成熟。根據其獨特的物理力學性能，采取熱熔連接。
“拓安牌”給水用聚乙烯管材、管件具有優良的物理力學性能，達到或超過GB/T 13663-2000《給水用聚乙烯（PE）管材》標準。如抗沖擊性能優異；耐低溫性能好，低溫脆化溫度可達－70℃；化學穩定性好，耐各種酸、堿、鹽腐蝕；韌性好、耐扭曲、抗地震等。
“拓安牌”給水用聚乙烯管材、管件技術成熟，材質優良，性價比高，使用壽命長，具有卓越的環境、經濟和社會效益。
二、產品執行標準
GB/T 13663-2000 《給水用聚乙烯（PE）管材》
GB/T 17219-2001 《生活飲用水輸配水設備及防護材料的安全性評價標準》
三、產品應用領域
1、城鎮、農村自來水管道系統
PE管衛生無毒、不結垢，更適合城市及農村供水主干管和埋地管，安全、衛生、經濟、施工方便，使用壽命長。
2、可置換水泥管、鑄鐵管和鋼管
用于舊網改造工程，不用大面積開挖，施工方便，造價低，可廣泛應用于老城區管網改造。
3、工業原料輸送管道
化工、化纖、食品、林業、制藥、輕工、造紙、冶金等工業原料輸送管。
4、園林綠化供水管網
園林綠化需大量輸水管道，PE管的柔韌性和低成本，使之成為最佳選擇。
5、污水排放用管材
PE管道具有獨特耐腐蝕性能，可用于工業廢水、污水排放，成本及維護費用低。
6、農用灌溉管道
PE管內壁光滑、流量大、可跨道路施工，抗沖擊性好，是農用灌溉理想管材。
7、船用管道
PE管質量輕、連接方便，可廣泛應用于大型船舶內部給排水。
8、海水淡化用管道
PE管具有使用壽命長、性價比高，被廣泛應用于海水淡化工程。
四、產品性能特點
1、良好的衛生性能
聚乙烯（PE）管材材質無毒，屬綠色建材，不含重金屬添加劑，不腐蝕，不結垢，不滋生細菌，無二次污染，符合GB/T 17219-1998安全性評價規定，可有效提高管網水質。
2、卓越的耐腐蝕性能
聚乙烯（PE）是惰性材料，除少數強氧化劑外，可耐多種化學介質的侵蝕，無電化學腐蝕，有效抵抗能力，大大提高了供水的安全可靠性。
3、較大的流通能力
聚乙烯（PE）管材內壁光滑，耐摩擦系數極低，絕對粗糙K不超過0.01mm，而新的鋼管,球墨鑄鐵管K≥0.06mm，可有效降低供水能耗，流通能力比其它一般管道提高30%以上。
4、較好的耐沖擊性能
聚乙烯（PE）管材柔韌性好，抗沖擊強度高，耐強震、耐扭曲，其斷裂伸長率一般超過500%，對管基不均勻沉降的適應能力強，是一種抗震性能優良的管道。
5、優良的撓性
聚乙烯（PE）管材的撓性使聚乙烯管可進行盤卷。以較長的長度供應，避免了大量的接頭和管件，增加了該材料對于管線工程的經濟價值。
6、良好的抗快速開裂性能
聚乙烯（PE）管材具有良好的抵抗快速裂紋傳遞的能力，優良的耐刮痕能力和突出的耐環境應力開裂性能。
7、可靠的連接性能
聚乙烯（PE）管材采用獨特的熱熔連接連接技術，使接口強度高于管材本體，實現了接口與管材的一體化，可有效抵抗內壓力產生的環向應力及軸向的抗沖應力，連接處不會由于土壤移動或載荷的作用而斷開，保證了接口的安全可靠。
8、較長的使用壽命
聚乙烯（PE）管材在正常條件下，最少安全使用壽命達50年。
9、易回收利用
聚乙烯（PE）材料可回收再利用．即使焚燒處理也不會產生對環境有影響的物質。
10、良好的施工性能
聚乙烯（PE）管材重量輕，焊接工藝簡單，施工方便，工程綜合造價低，可以采取非開挖敷設。
五、產品連接方式

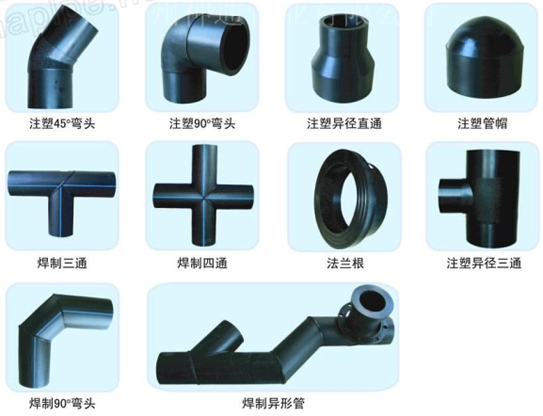

給水用聚乙烯管道系統的熱熔連接方式有熱熔承插連接和熱熔對接（包括鞍型連接）。
熱熔承插連接，將管材外表面及管件內表面同時加熱至熔融狀態后用外力將二者粘合在—起。適用于直徑比較小的管材、管件（一般直徑在DN63mm以下），因?yàn)橹睆叫〉墓懿?、管件管壁較薄，截面較小，采用對接不易保證質量。
熱熔對接連接，將管材端面加熱至熔融狀態，用機械外力將二者粘合在一起。適合于直徑比較大的管材管件，比承插連接用料省、易制造，并且在熔接前切去氧化表面層，熔接壓力可以控制，質量較易保證。從發展動向看，給水管道采用熱熔對接是主流。
六、產品規格尺寸
PE100級給水用管材公稱壓力和規格尺寸
標準：GB/T 13663-2000
顏色：藍色或黑色，黑色管上應共擠出藍色色條。色條沿管材縱向至少有3條。暴露在陽光下的敷設管道必須是黑色。
PE100級給水用管材公稱壓力和規格尺寸
| 公稱外徑 （mm） | PE100 | ||||
| SDR26 | SDR21 | SDR17 | SDR13.6 | SDR11 | |
| 0.6（MPa） | 0.8（MPa） | 1.0（MPa） | 1.25（MPa） | 1.6（MPa） | |
| 最小壁厚 | 最小壁厚 | 最小壁厚 | 最小壁厚 | 最小壁厚 | |
| 32 | — | — | — | — | 3.0 |
| 40 | — | — | — | — | 3.7 |
| 50 | — | — | — | — | 4.6 |
| 63 | — | — | — | 4.7 | 5.8 |
| 75 | — | — | 4.5 | 5.6 | 6.8 |
| 90 | — | 4.3 | 5.4 | 6.7 | 8.2 |
| 110 | 4.2 | 5.3 | 6.6 | 8.1 | 10.0 |
| 125 | 4.8 | 6.0 | 7.4 | 9.2 | 11.4 |
| 140 | 5.4 | 6.7 | 8.3 | 10.3 | 12.7 |
| 160 | 6.2 | 7.7 | 9.5 | 11.8 | 14.6 |
| 180 | 6.9 | 8.6 | 10.7 | 13.3 | 16.4 |
| 200 | 7.7 | 9.6 | 11.9 | 14.7 | 18.2 |
| 225 | 8.6 | 10.8 | 13.4 | 16.6 | 20.5 |
| 250 | 9.6 | 11.9 | 14.8 | 18.4 | 22.7 |
| 280 | 10.7 | 13.4 | 16.6 | 20.6 | 25.4 |
| 315 | 12.1 | 15.0 | 18.7 | 23.2 | 28.6 |
| 355 | 13.6 | 16.9 | 21.1 | 26.1 | 32.2 |
| 400 | 15.3 | 19.1 | 23.7 | 29.4 | 36.3 |
| 450 | 17.2 | 21.5 | 26.7 | 33.1 | 40.9 |
| 500 | 19.1 | 23.9 | 29.7 | 36.8 | 45.4 |
| 560 | 21.4 | 26.7 | 33.2 | 41.2 | 50.8 |
| 630 | 24.1 | 30.0 | 37.4 | 46.3 | 57.2 |
| 710 | 27.2 | 33.9 | 42.1 | 52.2 | |
| 800 | 30.6 | 38.1 | 47.4 | 58.8 | |
| 900 | 34.4 | 42.9 | 53.3 | ||
| 1000 | 38.2 | 47.7 | 59.3 | ||
注：1、本系列管材主要用于城市給水工程，公稱壓力是指管材在20℃下輸送水的最大允許工作壓力。 2、上表重量是按0.96g/cm3平均密度計算。
七、產品技術要求
項目 | 技術要求 | |
外觀 | 管材的內外表面應光滑、平整、不允許有氣泡、明顯的劃傷、凹陷、雜質痕紋、顏色不均等缺陷。管端頭應切割平整，并與管軸線垂直。 | |
熱穩定性（200℃），min | ＞20 | |
斷裂伸長率（110℃），% | ≥350 | |
縱向回縮率（110℃），% | ≤3 | |
熔體流動速率（MFR） | 加工前后，MFR變化率<20% | |
靜液壓強度 | PE80 | （1）20℃，環應力9.0Mpa，破壞時間≥100h |
PE100 | （1）20℃，環應力12.4Mpa，破壞時間≥100h | |
八、使用注意事項
1、管材和管件應存放在通風良好的庫房或簡易棚內，不得露天存在，防止陽光直射，注意防火安全，距離熱源不得小于1米。
2、管材應水平堆放在平整的地上，應避免彎曲管材，堆放高度不得超過2米，管材應逐層堆碼，不宜疊得過高。
3、配送管材和管件時，應小心輕放，避免油污，嚴禁嚴禁劇烈撞擊，與尖銳物品碰觸和拋、摔、滾、拖。
4、不得用硬物敲打管材與管件，尤其在低溫度時必須與管材軸向垂直方向切割管材，并保持切口干凈平整。
5、熱熔連接應嚴格按照規定的熔接深度和時間進行連接。
6、熱熔連接時，管材和管件最大偏離角度不得超過5度。
7、管材彎曲時，彎曲半徑不得小于管子直徑的8倍，嚴禁用明火和加熱彎曲。
8、兩根管子交叉重疊時必須使用彎管。
9、給水用聚乙烯管應避免作為拉攀，吊頂?shù)仁褂谩?
10、直埋暗管封閉后，應標明暗管的位置和走向。
11、嚴禁在管上沖擊或釘金屬釘?shù)燃怃J物體。
